Описание и технические характеристики

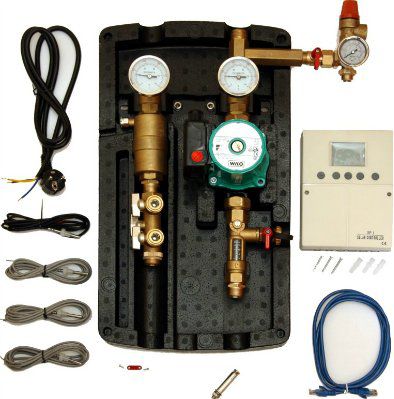

УЗЕЛ УПРАВЛЕНИЯ - комплекс автоматического контроля функционирования вакуумного коллектора и бака-аккумулятора, включающий контроллер, манометр, датчики температуры и давления, насос и запорные элементы. Позволяет полностью автоматизировать процесс и установить наиболее эффективный режим работы системы в течение суток в зависимости от заданных Вами параметров, что реализуется при помощи микропроцессорного контроллера обеспечивающего следующие функции:
- индикация температуры коллектора, резервуара, обратного потока теплоносителя,
- выбор температуры активации принудительной циркуляции теплоносителя и дополнительного подогрева,
- выбор временных параметров включения-выключения системы отопления и дополнительного подогрева,
- выбор температуры режима антизамерзания,
- индикация повреждения датчиков.
Используется в системе замкнутой циркуляции.
Выбор узла управления зависит от нескольких факторов:
- количество коллекторов;
- используемый теплоноситель (вода, антифриз);
- длина и диаметр трубопровода от солнечных коллекторов до бака.
Технические характеристики:
Циркуляционный насос Wilo Star RS- 15/6
Максимальное рабочее давление: 10 бар
Присоединение: 1/2”
Максимальный расход: 3,5 м3/ч
Максимальный напор: до 6,0 м
Температурный регулятор SP I
Особенности и преимущества:
- высокая точность измерений (± 1 0C) по сравнению с другими контроллерами;
- 6 операционных режимов:
1. Солнечный контур + накопитель + ТЭН
2. Солнечный контур + накопитель + газовый котел
3. Солнечный контур + накопитель + электрический котел
4. Солнечный контур + накопитель + газовый котел
5. Солнечный контур + бассейн (прямая циркуляция)
6. Солнечный контур + бассейн (через теплообменник)
Дополнительные функции:
- отображение времени на дисплее
- защита от замерзания
- защита от перегрева
- антибактериальная защита бака-накопителя
- режим "выходного дня"
Технические характеристики:
- Входы:
1 для датчика коллектора (PT 1000 ≤ 500 0C, кабель ≤ 280 0C, 0...199 0C);
3 для датчика накопителя (NTC 10K ≤135 0C, кабель ≤ 105 0C, 0...99 0C);
- Выходы:
1 для резервного нагревателя (макс. входящий ток: 12 А);
3 для реле управления насосом или 3-х ходовым электромагнитным клапаном(макс. входящий ток: 3 А);
- Точность измерения температур: ± 1 0C;
- Потребляемая мощность: ≤ 5 Вт;
- Потребляемый ток: 220...240 В
- Коммуникационный порт: RJ45
- Габаритные размеры: 186х140х41 мм
- Условия эксплуатации: -10...50 0C
- Класс защиты: IP 40
